产品特点
■ 带数字显示和按键
■ 抗振动、抗冲击
■ 具有反向极性保护
■ 过载及抗环境干扰能力强，经济实用稳定
概 述
BP680数显压力变送器采用高性能的陶瓷芯体或充油芯体，配合先进的电路处理和温度补偿技术，将压力变化转化为线性的电流、电压或RS-485信号。产品体积小、易于安装，采用数显表头，能实现不锈钢外壳隔离防腐，适用于测量与接触部分材质相兼容的气体和液体等介质，实时监控并显示当前被测压力的数值。
技术参数
量程 | -100kPa…0～10kPa…60MPa(陶瓷芯体范围须大于0.3Mpa) |
过载压力 | 1.5倍的额定压力 |
精度 | ±1.0%F.S; ±0.5%F.S |
稳定度 | <0.5％F.S/年 |
显示方式 | 4位LCD |
工作温度 | -20～75℃ |
储存温度 | -30～80℃ |
被测介质 | 与1Cr18Ni9Ti、氟橡胶或丁晴橡胶兼容的气体或液体; 与S304和316L、氟橡胶或丁晴橡胶兼容的气体或液体； |
电气性能 | 两线制 | 三线制 | 四线制 |
输出信号 | 4～20mA | 0-10V | RS485 |
供电电源 | 12-30VDC | 12-30VDC | 12-30VDC |
电气连接 | 大赫斯曼 |
外壳防护等级 | IP54 |
压力接口 | G1/4,NPT1/4，R1/4，M12*1,M10*1,M20*1.5,G1/2等 |
注1：陶瓷芯体（默认）：与1Cr18Ni9Ti氟橡胶或丁晴橡胶兼容的气体或液体。
充油硅芯体（定制）：与S304或316L、氟橡胶或丁晴橡胶兼容的气体或液体；
外形尺寸
电气连接
| 脚1（红线） | 脚2（黑线） | 脚3（绿线） | 〒脚（白线） | 接线端子 |
4-20mA输出型 | 电源+ | 信号+ |
|
|
|
0-10V输出型 | 电源+ | 电源-/信号- | 信号+ |
|
RS485输出型 | 电源+ | 电源- | A | B |
功能说明
界面 | 说明 |
Bps | 波特率：2400、4800、9600、19200 |
Addr | 从机地址： 001～254 |
Unt | 单位显示：bar、psi、kPa、MPa |
dP | 小数点位置 |
File | 滤波系数：0～9 |
END | 保存设置 |

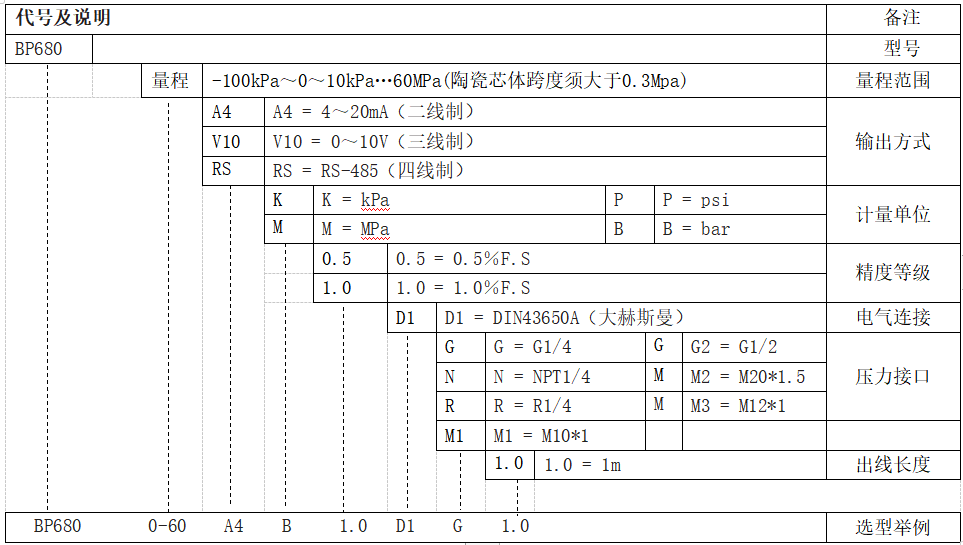

选型说明
