·产品特点
■ 0.5%F.S精度
■ 抗压力冲击缓冲接头
■ 多种压力量程和信号输出
■ 隔离防爆
■ 可配置现场显示
■ 多种压力接口
概 述

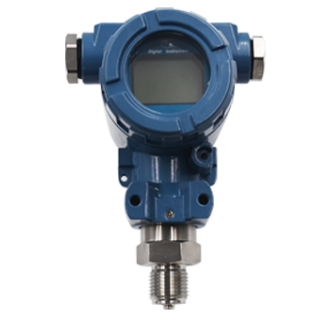

BP620系列压力变送器是一款隔离防爆型产品，性价比高。广泛用于气体、液体压力检测，如水、油、轻度腐蚀性液体和气体。该产品采用316L不锈钢引压头，压力芯体选用国际著名品牌，专用V/I转换电器，能方便的对其零点和满程进行校准。
本产品具有漂移量小，性能稳定、质量可靠，结构合理等优点。
技术参数
常规 | 数 值 |
压力量程 | -100KPa…0～10kPa…60MPa |
过载压力 | 1.5倍额定压力 |
精 度 | ±0.5%F.S |
稳 定 性 | <0.5%F.S/年 |
工作温度 | －20℃～80℃ |
存储温度 | －40℃～100℃ |
被测介质 | 与304和316L不锈钢、氟橡胶或丁腈橡胶兼容的气体或液体 |
电气性能 | 二线制 | 三线制 | 四线制 |
输出信号 | 4～20mA | 4～20mA+HART | 0-10VDC | RS485 |
供电电源 | 10～36VDC | 14～36VDC | 10～36VDC |
绝 缘 | ＞100M Ω@500VDC |
电气强度 | 500VAC@60 second |
电气连接 | 防水出线 |
外壳防护等级 | IP67 |
压力形式 | 表压G/绝压A |
压力接口 | M20×1.5，G1/2 |

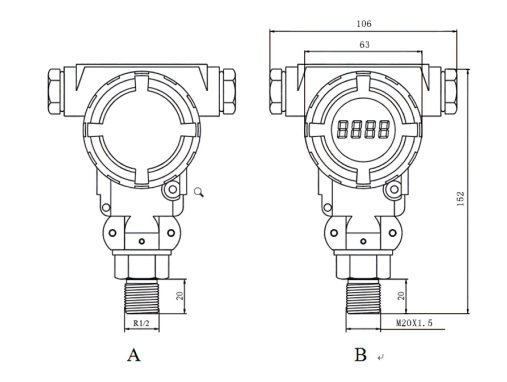

外形尺寸
电气连接
| OUT | TEST | 接线端子 |
脚位 输出类型 | 1 （红线） | 2 （黑线） | 3 （绿线） | 4 （白线） |  |
4～20mA | 电源+ | 信号+ |
|
|
0-10V | 电源+ | 电源-/信号- | 信号+ |
|
RS485 | 电源+ | 电源-/信号- | A | B |
功能说明
界面 | 说明 |
Bps | 波特率：2400、4800、9600、19200 |
Addr | 从机地址： 001～254 |
Unt | 单位显示：bar、psi、kPa、MPa、mbar |
END | 保存设置 |

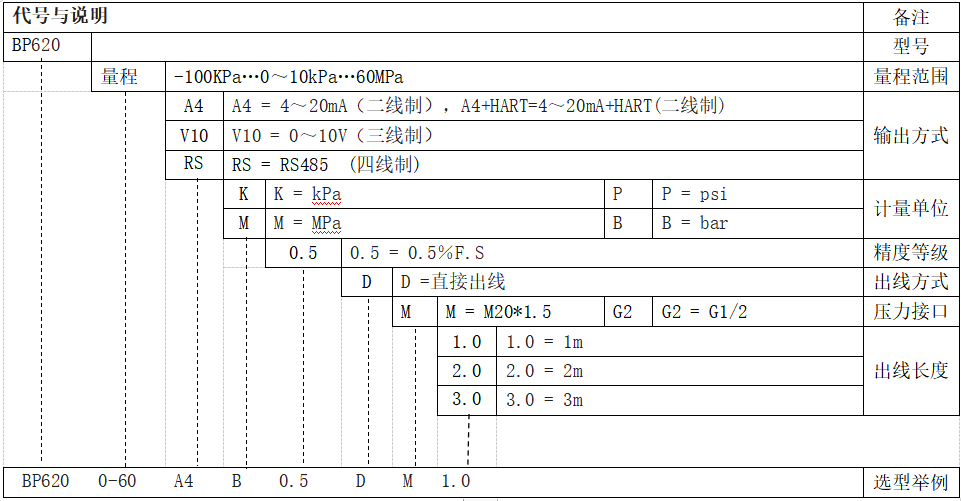

选型说明
