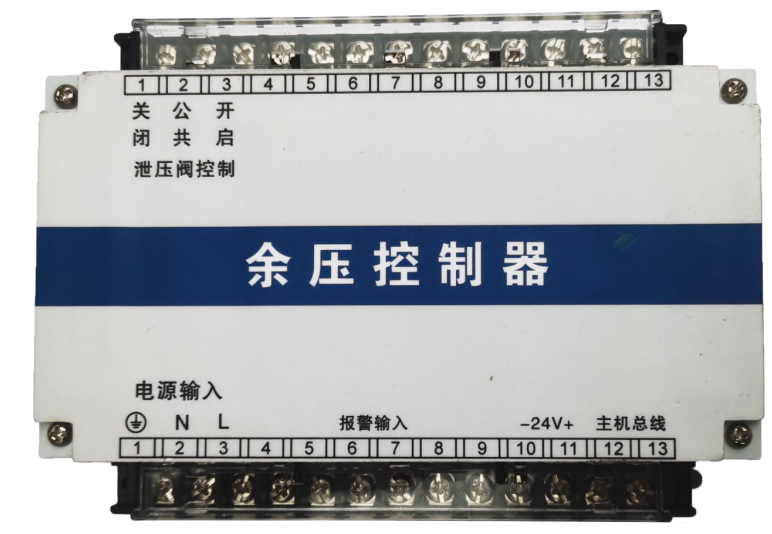

余压控制器
V.2020.06.24 依据《建筑防烟排烟系统技术标准 GB51251 2017 》 余压控制器（二线制） 用于机械加压送风系统，控制电动对开多页调节阀（旁通阀）开启关闭
l 工作电压：AC 220V l l 双位输出：一组 DC 24V 双位输出有源接点，顺转或逆转 一组 AC 220V 双位输出有源接点，顺转或逆转 l l 两组旁通阀状态反馈信号接口 l l 一组余压探测器 BP208 电源信号接点（二总线） l l 一组余压监控器主机信号备用接 用途
余压控制器是余压监控系统主要组成部分之一，通过余压探测器实时监测余压值， 联动控制 电动对开多页调节阀（旁通阀）开启或关闭，以调整相应空间（通常为 前室或楼梯间）余压 值。可安装于排（烟）风机配电箱中，或选配控制箱（BP701） 安装在墙上或机房内。
功能概览
控制器，带有两组双位有源接点输出信号，一组为 DC 24V双位输出有源接点，适用于DC 24V 电动执行器；一组为 AC 220V双位输出有源接点，适用于 AC 220V电动执行器。 当余压探测 器（BP208 ）将报警信号传输至控制器时，控制器将通过双位输 出接点控制电动执行器顺 转或逆转，控制加压或泄压，实现控制余压值的目的。
组合设备
*需单独采购 机械设计
外壳 是符合 DIN 43 880 Gr. 1 标准要求的紧凑型单元 尺寸 130mm*95mm*58mm 安装控制箱 当控制器安装于风机配电箱外部时，应选购控制箱来保护控制器，可安装于墙上或控制室，接线入口位于控制箱底部。 安装方式 标准 35mm 导轨安装 接线端子 插接式用螺丝拧紧接线端子

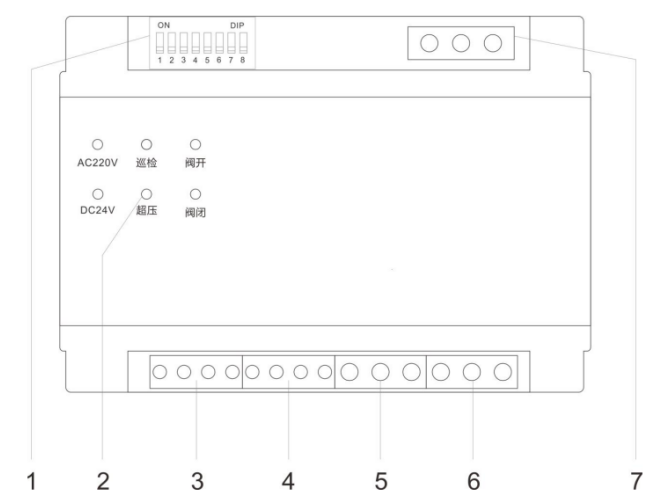

说明： 1 拨码开关 2 LED 状态指示灯 3 主机及探测器接线端子 4 阀开/阀闭信号接线端子 5 DC 24V 双位输出端子 6 AC 220V 双位输出端子 7 AC 220V 电源输入端子 安装注意事项
l 当控制器安装于风机配电箱外部时，应选购控制箱来保护控制器，可安装于墙上或控制室 l 拨码开关，没有选配主机情况下无需设置编码 l l AC 220V 电源输入端子应从采用三相供电的风机单相回路中取电，随风机启动，以减少 因气压变化及余压探测器 0 点漂移，而造成测压不准
技术数据
电气接口 工作电压 AC 220V 功率 30W 输出电压 DC 24V 双位有源接点 输出电压 AC 220V 双位有源接点 输出 DC 24V 电源/信号 2-线技术，无极性 功能数据 适配传感器型号 BP208余压探测器 传感器最大连接数 ＜60 响应时间 ＜20ms 允许介质温度 0—70℃ 维护 免维护 保护等级 外壳阻燃等级 UVL94-0（最高等级） 连接 电气连接 端子螺钉 最大 1.5mm2（线缆或绞线） 环境条件 允许环境温度 运行 0—70℃ 运输和存储 -25—+70℃ 允许环境湿度 ＜90% r.F. （无冷凝） 尺寸 长*宽*厚 130x95x58(mm) 重量 不含包装 293g

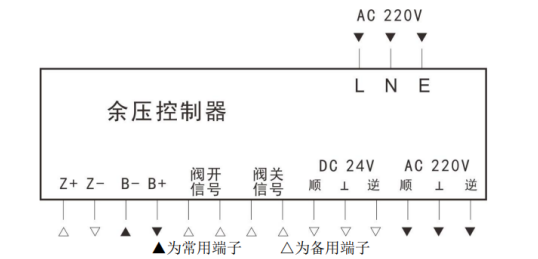

接线端子
l Z+/Z------------------------- 接余压监控主机，二总线，无极性 l l /B+ --------------------------接余压探测器BP208 总线，无极性 l l 阀开/阀闭信号---------------- 接电动执行器状态反馈线 l l 顺/公关端/逆（DC 24V）------- 双位有源接点，输出为 DC24V l l 顺/公关端/逆（AC 220V）------ 双位有源接点，输出 AC

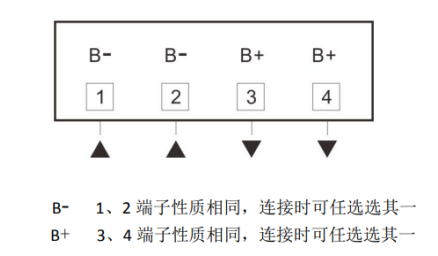

附余压探测器接线端子

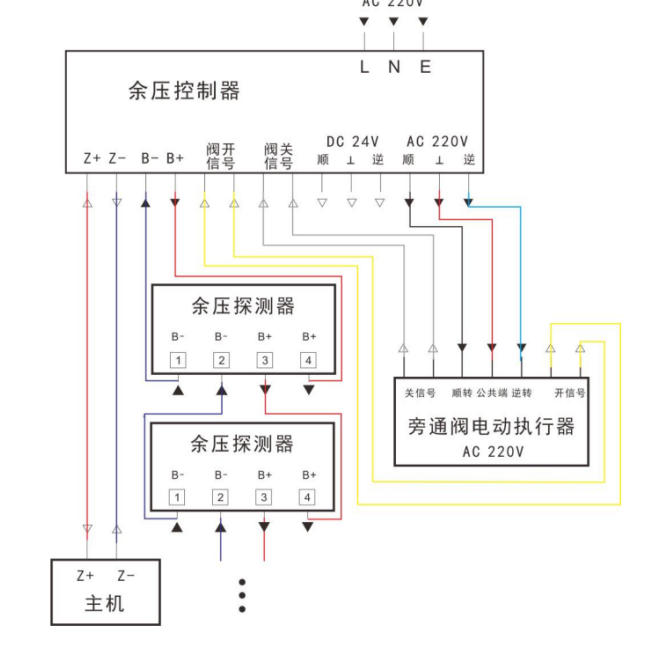

常用接线方式参考图
|
